Capacité de levage du hayon élévateur

La capacité de charge : quelle charge soulève le hayon élévateur ?

La « capacité de charge » – également appelée charge utile, capacité de levage, charge nominale ou charge maximale – désigne le poids maximal qu'un hayon élévateur peut soulever et abaisser en toute sécurité. Elle est généralement exprimée en kilogrammes (kg). La charge maximale autorisée sur la plate-forme est le résultat de nombreux tests et certifications effectués par BÄR.

Chaque hayon élévateur est conçu avec une capacité de levage maximale spécifique. Les modèles standards VanLift débutent à 500 kg, tandis que les modèles à haute capacité peuvent atteindre 3 000 kg. La capacité de charge dépend également du véhicule porteur : les VUL et camions de taille moyenne disposent généralement de capacités comprises entre 500 kg et 1 500 kg, cette limite pouvant être imposée par le constructeur du véhicule. À l’inverse, les hayons destinés aux poids lourds offrent des capacités supérieures, allant de 2 000 kg à 3 000 kg.

Lors du choix d’un hayon élévateur, la capacité de charge (le poids maximal que la plate-forme peut soulever) est souvent le critère principal. Cependant, cette donnée seule ne suffit pas pour évaluer les performances réelles de l’équipement. En effet, plus la plateforme est longue, plus la position de la charge devient cruciale.

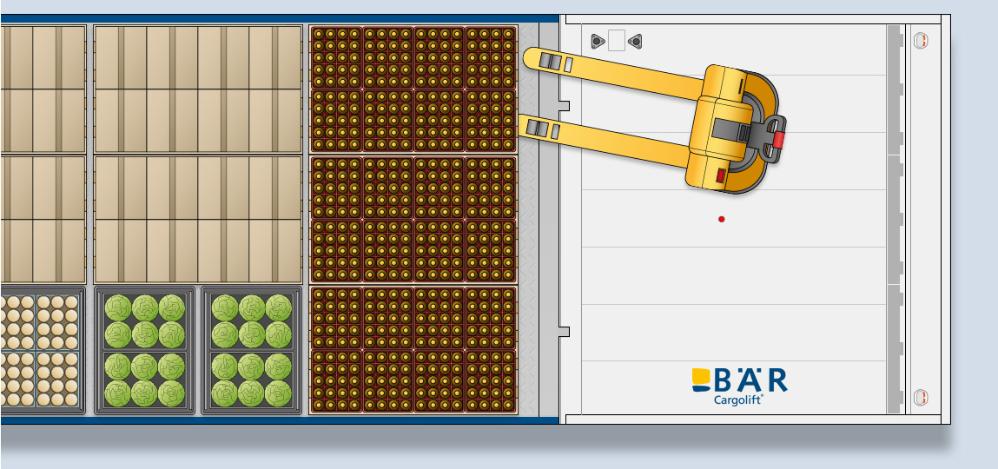

Le centre de gravité : ou dois-je placer la palette sur la plateforme?

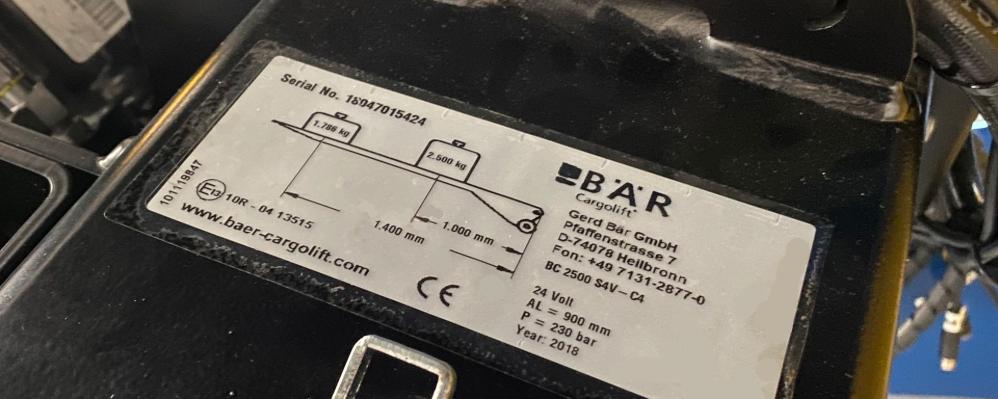

Lors de l’utilisation d’un hayon élévateur, il est important de savoir où se trouve exactement la charge ou la cargaison sur la plate-forme. Plus la charge est éloignée du véhicule, c’est-à-dire plus le centre de gravité de la charge est grand, moins le hayon élévateur peut soulever de poids. Ceci est indiqué à la fois sur la plaque signalétique du hayon élévateur et sur l'abaque de charge. Le centre de gravité est généralement indiquée en millimètres (mm).

BÄR indique également le centre de gravité du hayon élévateur sur la plate-forme : vous y trouverez soit une pastille rouge, soit une découpe sur les les rives de la plate-forme qui vous aideront à repérer son centre de gravité.

Le couple de charge : quelle est la capacité du hayon élévateur ?

La combinaison de la capacité de charge et de la distance de charge est appelée « moment de torsion de la charge » ou « couple de charge ». Il est exprimé en kilonewton-mètre (kNm). Ce chiffre indique le mieux la performance réelle d'un hayon élévateur. La règle suivante s'applique :

Moment de torsion de la charge = capacité de charge x centre de gravité

Chaque hayon élévateur Bär Cargolift est conçu et testé avec un moment de torsion de la charge défini conformément aux exigences de la norme DIN EN 1756-1 (Hayons élévateurs - Plateformes élévatrices pour montage sur véhicules à roues - Exigences de sécurité - Partie 1 : Hayons élévateurs pour marchandises). La valeur concrète est indiquée dans la fiche technique du hayon élévateur correspondant ainsi que dans les brochures.

Pourquoi est-ce important ? Vous le découvrirez dans les consignes de sécurité ci-dessous.

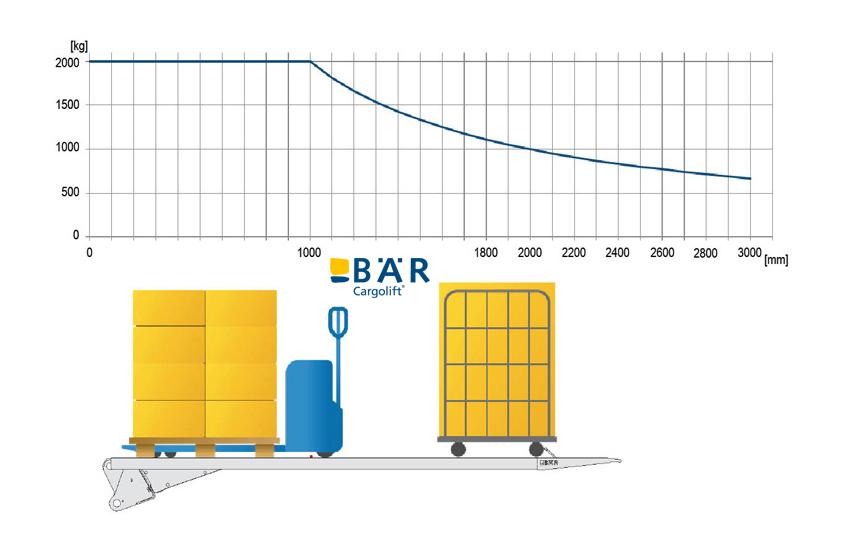

Abaque de charge des hayons élévateurs BÄR Cargolift

L'abaque de charge vous indique précisément le poids autorisé à une distance donnée. Afin d'éviter tous risques de surcharge, c'est-à-dire tout dépassement de la capacité de charge autorisée, BÄR limite la hauteur maximale possible de la plate-forme sur certains de ses hayons élévateurs.

Vous trouverez ci-dessous les abaques de charge par groupe de produits Bär Cargolift, classés par niveaux de charge autorisée :

• Capacité de charge 500 kg / 600 kg – VanLift Standard / FreeAccess – rabattable
• Capacité de charge 750 kg – Standard / FreeAccess – rabattable
• Capacité de charge 1000 kg / 1500 kg – Standard – rabattable
• Capacité de charge 2000 kg / 2500 kg / 3000 kg – Standard – rabattable
• Capacité de charge 1500 kg / 2000 kg / 2500 kg / 3000 kg – RetFalt – rétractable avec une plate-forme à pliage simple – montage sur camion
• Capacité de charge 2000 kg / 2500 kg – RetFalt – rétractable avec plate-forme à pliage simple – montage sur semi-remorque
• Capacité de charge 1500 kg / 2000 kg – Ret/HydFalt – rétractable avec plate-forme à double pliage
• Capacité de charge 1000 kg / 1500 kg / 2000 kg – Falt – repliable

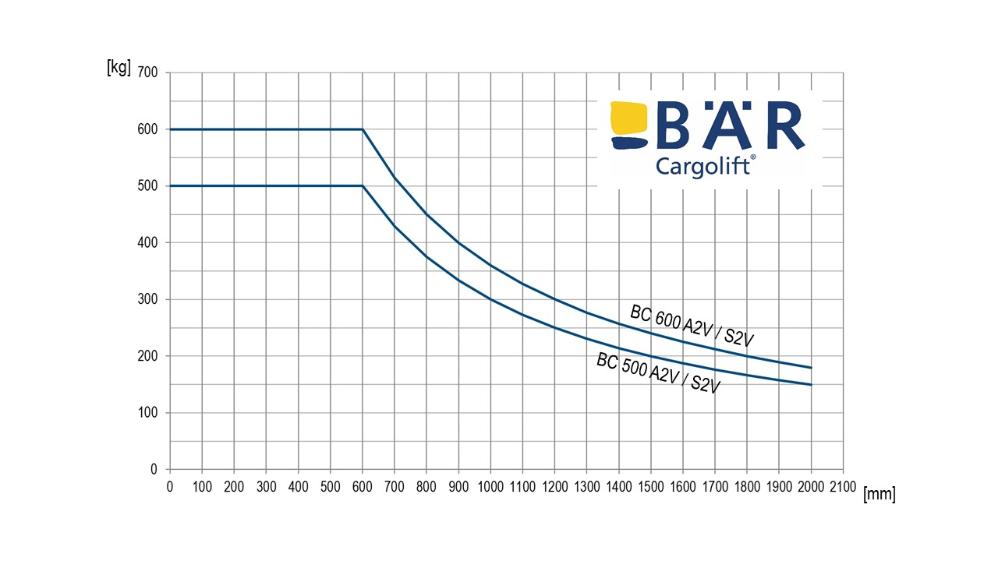

L'abaque de charge présente les hayons VanLifts pour fourgons avec une capacité de charge de 500 kg ou 600 kg, en fonction de la capacité de charge admissible du véhicule :

• BC 500 A2V avec une capacité de charge de 500 kg pour une distance de charge de 600 mm et un moment de charge de 3 kNm
• BC 500 S2V avec une capacité de charge de 500 kg pour une distance de charge de 600 mm et un moment de charge de 3 kNm
• BC 600 A2V avec une capacité de charge de 600 kg pour une distance de charge de 600 mm et un moment de charge de 3,6 kNm
• BC 600 S2V avec une capacité de charge de 600 kg pour une distance de charge de 600 mm et un moment de charge de 3,6 kNm

Que signifie le nom du produit ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, A signifie FreeAccess (plateforme verticale repliée) ou S pour Standard (plateforme verticale), 2 indique deux vérins, V pour Van / fourgon. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

L'abaque de charge présente les hayons élévateurs Standard / FreeAccess pour châssis cabines avec une capacité de charge de 750 kg :

• BC 750 A2L avec une capacité de charge de 750 kg pour une distance de charge de 600 mm et un moment de charge de 4,5 kNm
• BC 750 S2L avec une capacité de charge de 750 kg pour une distance de charge de 600 mm et un moment de charge de 4,5 kNm
• BC 750 S4 avec une capacité de charge de 750 kg pour une distance de charge de 600 mm et un moment de charge de 4,5 kNm
• BC 750 S2S avec une capacité de charge de 750 kg pour une distance de charge de 750 mm et un moment de charge de 5,6 kNm

Que signifie le nom du produit ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, A signifie FreeAccess (plateforme verticale repliée) ou S pour Standard (plateforme verticale), 2 indique deux vérins, la lettre suivante indique une spécificité technique. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

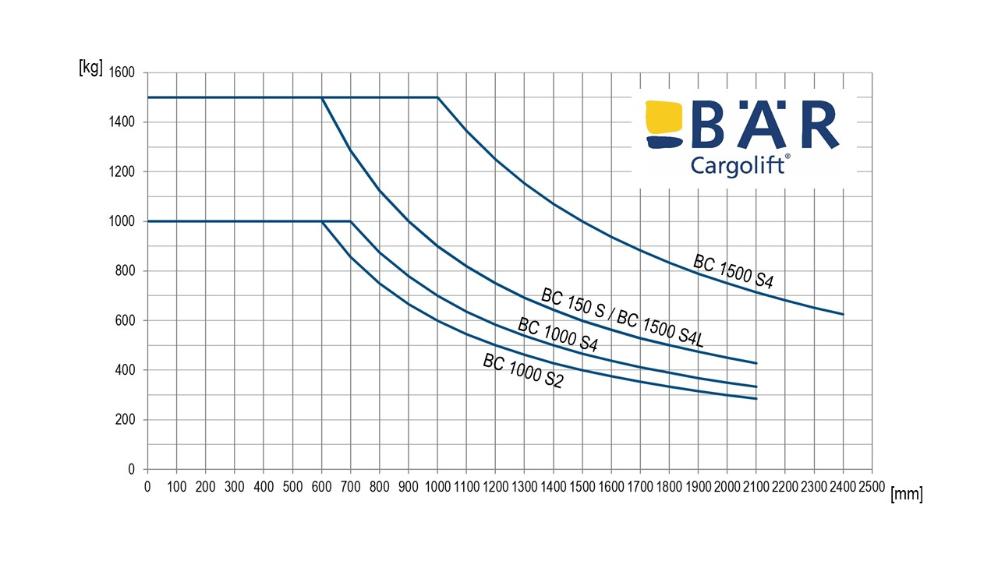

L'abaque de charge présente des hayons élévateurs Standard d'une capacité de charge de 1 000 kg et 1 500 kg :

• BC 1000 S2 avec une capacité de charge de 1 000 kg pour une distance de charge de 600 mm et un moment de charge de 6 kNm
• BC 1000 S4 avec une capacité de charge de 1 000 kg pour une distance de charge de 900 mm et un moment de charge de 9 kNm
• BC 150 S avec une capacité de charge de 1 500 kg pour une distance de charge de 600 mm et un moment de charge de 9 kNm
• BC 1500 S4L avec une capacité de charge de 1 500 kg pour une distance de charge de 600 mm et un moment de charge de 9 kNm
• BC 1500 S4 avec une capacité de charge de 1 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 15 kNm

Que signifient ces abréviations ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, S signifie Standard (plateforme verticale / rabattable), 2 indique deux vérins, 4 indique quatre vérins, la lettre suivante indique une particularité technique. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

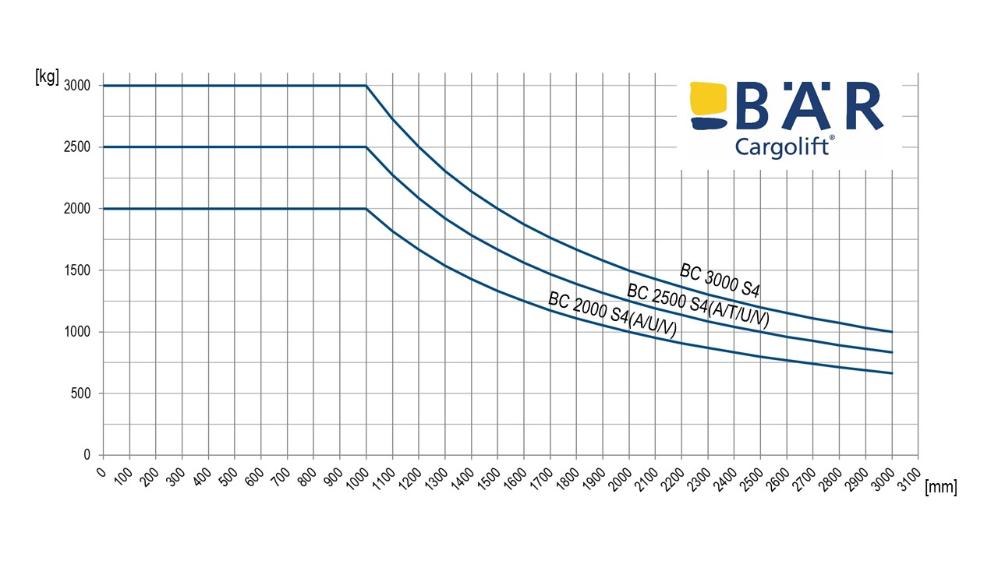

L'abaque de charge présente des hayons élévateurs rabattables (Standard) d'une capacité de charge de 2 000 kg, 2 500 kg et 3 000 kg :

• BC 2000 S4 avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2000 S4A avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2000 S4U avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2000 S4V avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2500 S4 avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2500 S4A avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2500 S4T avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2500 S4U avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2500 S4V avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 3000 S4 avec une capacité de charge de 3 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 30 kNm

Vous vous demandez ce que signifient ces abréviations ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, S signifie Standard (plateforme verticale), 4 indique quatre vérins, la lettre suivante indique une particularité technique. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

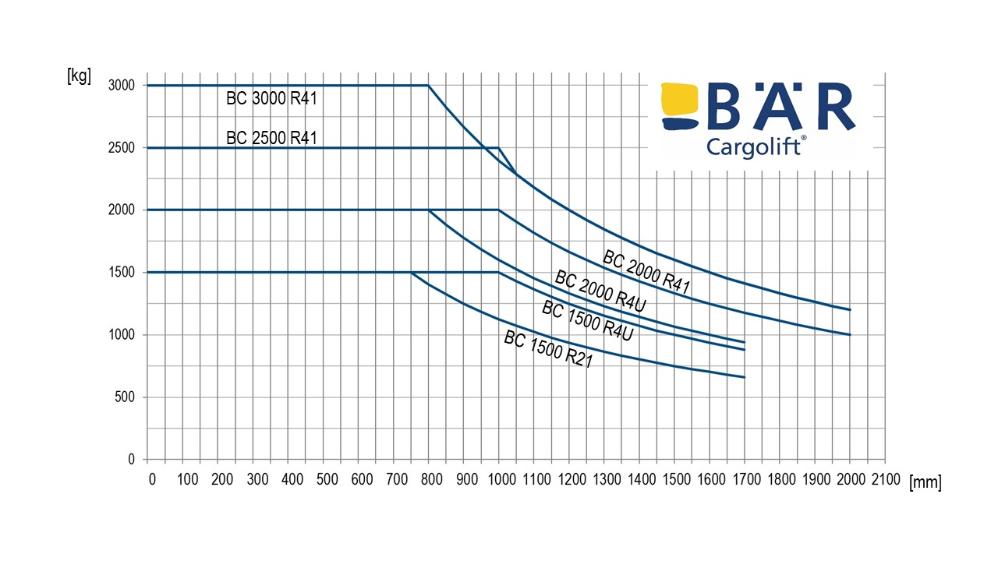

L'abaque de charge présente les hayons élévateurs RetFalt - hayon rétractable avec plate-forme à pliage simple - pour montage sur porteur :

• BC 1500 R21 avec une capacité de charge de 1 500 kg pour une distance de charge de 750 mm et un moment de charge de 11,25 kNm
• BC 1500 R4U avec une capacité de charge de 1 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 15 kNm
• BC 2000 R4U avec une capacité de charge de 2 000 kg pour une distance de charge de 800 mm et un moment de charge de 16 kNm
• BC 2000 R41 avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2500 R41 avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 3000 R41 avec une capacité de charge de 3 000 kg pour une distance de charge de 800 mm et un moment de charge de 24 kNm

Vous vous demandez ce que signifie cette abréviation ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, R signifie RetFalt (plate-forme rétractable sous le camion, fermeture de la pointe de plateforme manuelle), 4 indique quatre vérins, la lettre suivante indique une particularité technique. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

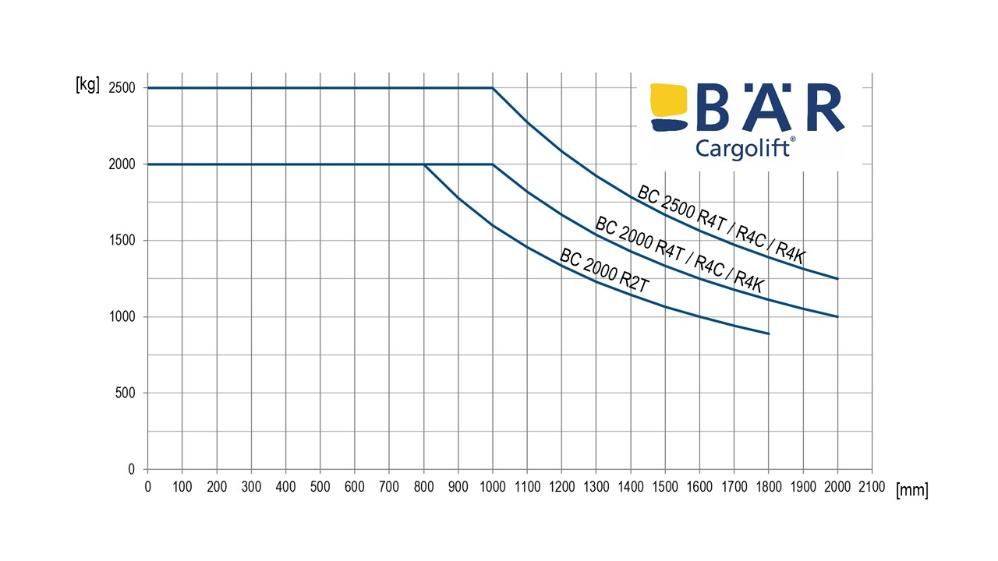

L'abaque de charge présente les hayons élévateurs RetFalt - hayon rétractable avec plate-forme à pliage simple - pour montage sur semi-remorques:

• BC 2000 R2T avec une capacité de charge de 2 000 kg pour une distance de charge de 800 mm et un moment de charge de 16 kNm
• BC 2000 R4T avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2500 R4T avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2000 R4C avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2500 R4C avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm
• BC 2000 R4K avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 2500 R4K avec une capacité de charge de 2 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 25 kNm

Que signifie le nom du produit ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, R signifie RetFalt (plate-forme rétractable sous le chassis, fermeture de la pointe de plateforme manuelle), 4 indique quatre vérins, la lettre suivante indique une particularité technique. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

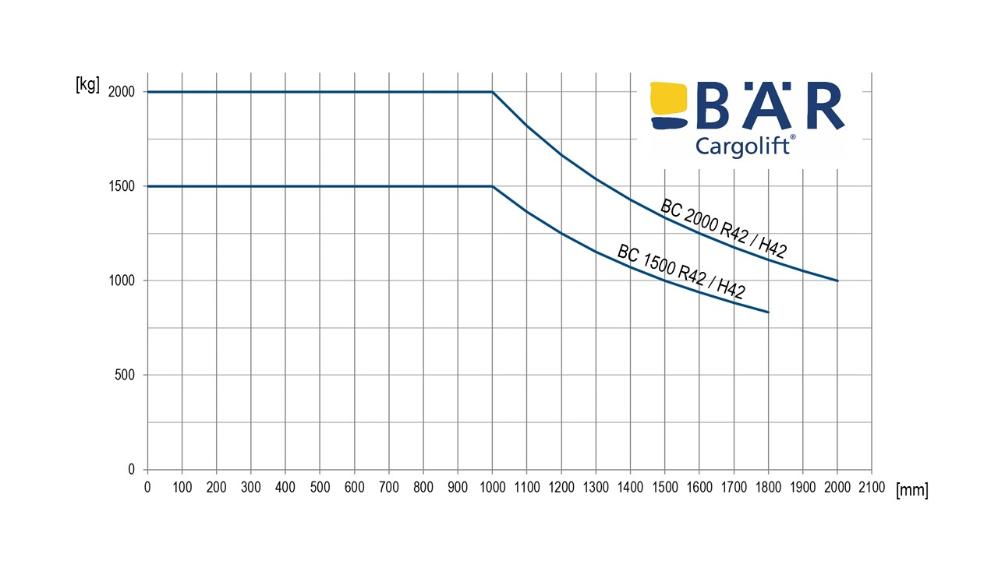

L'abaque de charge présente les hayons élévateurs Ret/HydFalt - hayon rétractable avec plate-forme à double pliage :

• BC 1500 R42 avec une capacité de charge de 1 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 15 kNm
• BC 2000 R42 avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm
• BC 1500 H42 avec une capacité de charge de 1 500 kg pour une distance de charge de 1 000 mm et un moment de charge de 15 kNm
• BC 2000 H42 avec une capacité de charge de 2 000 kg pour une distance de charge de 1 000 mm et un moment de charge de 20 kNm

Que signifie la désignation du produit ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, R signifie RetFalt (plate-forme rétractable sous le chassis, fermeture de la pointe de plateforme manuelle), tandis que H signifie HydFalt (plate-forme rétractable sous le chassis, fermeture de la pointe de plateforme repliée hydrauliquement), 4 indique quatre vérins, le 2 suivant indique le double repliage de la plate-forme. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

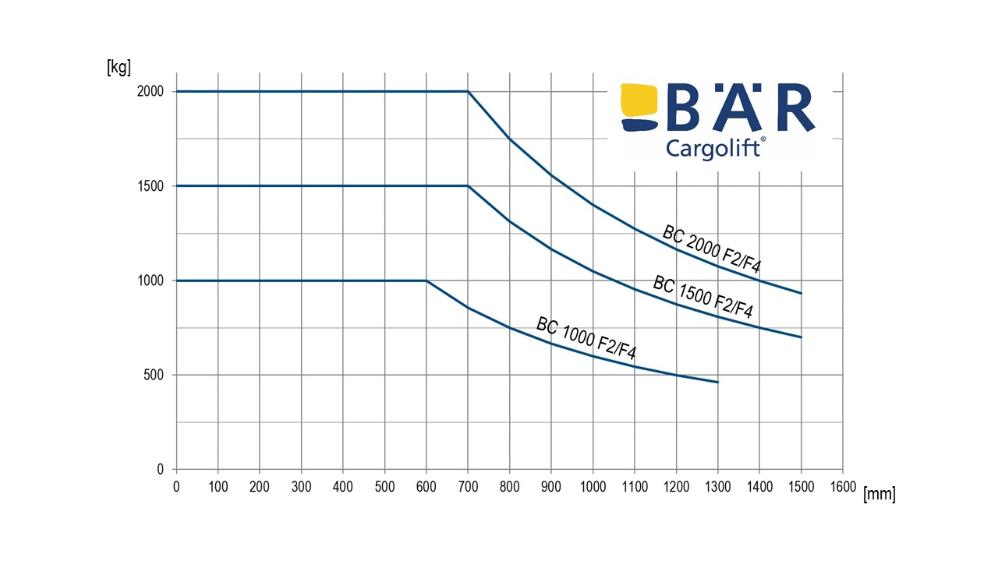

L'abaque de charge présente les hayons élévateurs repliables (Falt) suivants :

• BC 1000 F2 avec une capacité de charge de 1 000 kg pour une distance de charge de 600 mm et un moment de charge de 6 kNm
• BC 1000 F4 avec une capacité de charge de 1 000 kg pour une distance de charge de 600 mm et un moment de charge de 6 kNm
• BC 1500 F2 avec une capacité de charge de 1 500 kg pour une distance de charge de 700 mm et un moment de charge de 10,5 kNm
• BC 1500 F4 avec une capacité de charge de 1 500 kg pour une distance de charge de 700 mm et un moment de charge de 10,5 kNm
• BC 2000 F2 avec une capacité de charge de 2 000 kg pour une distance de charge de 700 mm et un moment de charge de 14 kNm
• BC 2000 F4 avec une capacité de charge de 2 000 kg pour une distance de charge de 700 mm et un moment de charge de 14 kNm

Que signifie le nom du produit ? En bref :

BC signifie « Bär Cargolift », suivi de la capacité de charge, F signifie repliable (Falt), 4 indique quatre vérins. Vous trouverez de plus amples informations dans l'article sur l'identification des hayons Bär Cargolift.

Consignes de sécurité

Le respect de la capacité de charge et du moment de charge indiqués est essentiel pour garantir le fonctionnement du hayon élévateur. Les surcharges peuvent endommager le système hydraulique, déformer la plate-forme, augmenter l'usure et, dans le pire des cas, entraîner des accidents corporels. Le dépassement de la capacité de charge admissible peut entraîner des dommages dits « dommages dus à la force ». Les dommages dus à la force sont exclus de la garantie et des contrats d'entretien et de réparation.

De plus, un entretien et des contrôles réguliers (en France, le contrôle périodique VGP) sont obligatoires pour garantir les performances dans le temps du hayon élévatuer. Un hayon élévateur négligé peut présenter des pertes de performance significatives.

Voici donc quelques conseils pratiques pour l'utilisation du hayon élévateur :

• Respectez toujours les indications de capacité de charge et le centre de gravité figurant sur l'abaque de charge de votre hayon élévateur BÄR.
• Placez les charges lourdes aussi près que possible du véhicule.
• Renseignez les entretiens et contrôles périodiques dans le carnet de contrôle.
• Formez votre personnel à l'utilisation du hayon élévateur.
  » Vous trouverez ici un article de formation général à ce sujet.
  » Vous trouverez un mode d'emploi détaillé pour votre Bär Cargolift en ligne sur HowToCargoLift.

Conclusion

Lors du choix d'un hayon élévateur, il ne faut pas seulement tenir compte de la capacité de charge, mais aussi de la hauteur de la plate-forme et de la distance de charge. En effet, ces facteurs influencent les performances réelles du hayon élévateur. Le moment de charge, qui résulte de la capacité de charge et de la distance de charge, est la valeur décisive pour évaluer les performances. Chez BÄR, toutes les valeurs importantes sont également indiquées sur la plaque signalétique du hayon élévateur. De plus, la distance de charge réelle du hayon est indiquée sur la plate-forme.

Mais la capacité de charge et le moment de charge ne sont pas les seuls critères d'achat : le hayon élévateur Bär doit également être adapté au véhicule. Pour en savoir plus, consultez l'article suivant.
